太阳能作为一种绿色无污染能源，在日益提倡环保生活的今天备受关注，但是太阳能作为一种自然能源，吸收利用过程中，受到自然环境影响比较大，在使用过程中突发状况较多，所需要进行调试维护的频率相对于室内电子产品较高，厂家在安排调试维护所需花费的时间也为客户带来了诸多不便。为了能使这一绿色能源能够达到优化利用，所以本次研究着重在桑夏太阳能股份有限公司（以下简称“桑夏”）如何统一管理监控已运行系统，在出现问题的时候可以及时的作出反应，让客户大限度地使用优质热水生活，桑夏经过多年研究与实践，已经成功操作过多项远程监控供热的工程。

关键词太阳能热水系统远程控制

0前言

太阳能工程市场发展步伐加快，主要体现在：民用住宅建筑热力工程的增长，公共建筑热水系统的安装使用积极性提高，惠农太阳能热力工程数量猛增，以及工农业生产热力工程呈现出的增长势头。桑夏经过多年的潜心研究，在太阳能热力工程市场寻找出一丝突破口。太阳能热力工程运行的质量，除了跟本身产品质量有关，还有很重要的一点就是运行控制的重要性，而大多数的系统都是进行现场控制，很多厂家都只是对客户进行简单的操作培训，在遇到突发问题的时候，客户束手无策。桑夏经过多年研究与实践，研究出了一套能够对现行系统进行统一管理监控的远程监控系统。

1终端控制介绍

1.1主画面简介

触摸屏主界面为系统自动控制界面，如图1所示：

图1触摸屏主界面

主界面显示：太阳能集热系统的运行状态，系统的当前日期、时间，手/自动控制模式，当前系统有无故障。主界面可以：

1.自动/手动切换；

2.系统参数设置；

3.查看系统参数的曲线图；

4.报警显示及报警时关闭警铃。

1.2自动、手动切换

系统主界面为自动控制界面，当选择手动控制模式，可以点击“自动/手动”按钮实现，输入对应正确的密码，进入手动控制界面。当“自动控制”切换到“手动控制”模式时，执行机构全关断；然后可执行相应的手动动作。

控制系统包括“集热循环”、“手动上水”、“供水循环”和“供水增压”4种手动功能，通过点击对应按钮实现手动功能的“开”、“关”切换，如图2所示。

图2手动控制界面

手动控制界面中，可以选择不同手动控制功能，同时显示执行机构的工作状态及系统参数。当点击“返回”按钮，即由“手动控制”切换到“自动控制”模式。同时按自动控制设计运行。

1.3系统参数设置

在系统主界面，点击“参数设置”按钮，输入对应正确的密码，可以进入系统参数设置界面，该画面对应于3项参数的设置选择，包括“运行参数”、“GSM参数”和“Net参数”的设置选择（注：本系统无GSM功能），以及系统密码的修改，如图3所示。

1.4运行参数设置

1.4.1运行参数设置主画面

点击“运行参数”按钮，进入运行参数设置主画面，如图4所示。

图4运行参数设置主界面

运行参数设置主画面显示系统设置参数，包括：集热温差的上、下限，防冻水温的上、下限，用户水温的上、下限，水箱水位的上、下限，水箱高度，以及供水温度值。点击对应的设置值，触摸屏跳出对话框，可以对该设置值进行修改，如图5所示，为修改集热温差设置值。

图5运行参数设置界面

对该设置值进行修改后，点击“确认”按钮。其他运行参数的设置，可通过点击“更多设置”按钮，进入其他运行参数设置，包括供水时段、补水时间、集热组数的设置以及恢复出厂设置，如图6所示。

图6更多设置

其中，点击“出厂设置”按钮，系统跳出是否修改的确认视窗，选择“Yes”，则将设置参数改为系统默认的参数。如图7所示。建议用户在首次使用该系统设置时或设置值混乱时，使用该功能。

图7出厂系统默认参数

1.4.2运行参数文本方式

根据操作者不同习惯，本系统提供文本方式进行系统参数设置。可点击参数设置窗口的“文本方式设置”按钮，如图8所示。

图8文本方式设置

1.4.3运行参数设置注意事项

1.请注意系统参数设置修改值的范围（见数值输入子窗口键盘上端MAX/MIN），否则，则会出现“Exceedthelimit!!!”(超出范围)的错误提示。如图9所示。

2.当完成参数设定后，请务必点击参数设置窗口（或文本方式设置窗口）“确认”按钮，否则，则认为未作修改。

图9参数超范围错误

3.点击“确认”按钮，系统会对操作者设定的参数进行有效识别，如果设定参数有效，则新设定的参数替换旧参数，同时显示“设置成功”提示；如果输入的修改值不满足要求，则设置值不变，同时显示“参数不正确，未成功”提示。

注：设置参数的上限大于下限，以及供水时段的起始时间小于结束时间，则系统认为设定参数有效。

4.本系统提供3段(及3段以下)供水时段的设置。若将其中一供水时段的起始时间和结束时间设置一致，则系统自动消去一供水时段。

1.5Net参数设置

Net参数设置由江苏桑夏调试人员设置，设置与桑夏远程监控服务器中一致的客户端ID号。

1.6系统参数曲线图

系统提供近1d(24h)内系统运行时对应的各类参数的曲线图，可供调试人员参考。点击主界面上“曲线图”按钮，则可进入“曲线选择”界面，如图10所示。

图10历史曲线界面

在曲线选择界面提供包括集热水温曲线、水箱水温曲线、回水水温曲线以及水箱水位曲线在内的四种参数的历史曲线查询，点击对应的按钮则可查询相应参数的曲线图。

以查看集热水温曲线为例，其他类同。点击曲线选择界面“集热水温”按钮，则可调出集热水温历史曲线图，如图11。图11右上角显示当前集热水温，点击曲线上某一点，则可显示该点的温度值以及对应的历史时间。拖曳曲线图的下端的拖拉条，可选择查看近24小时内的任意曲线。点击“返回”按钮，则可退出“曲线选择界面”。

图11集热水温曲线图

1.7故障记录

当系统出现故障时，主界面“故障记录”按钮底色为红色，同时，触摸屏蜂鸣器发出鸣叫声。
点击“故障记录”按钮，可以了解系统故障产生、消除的日期时间。并且，若不想让触摸屏发出蜂鸣声，可以点击“消音”按钮。如图12所示。

图12故障记录画面

2太阳能集热控制网络

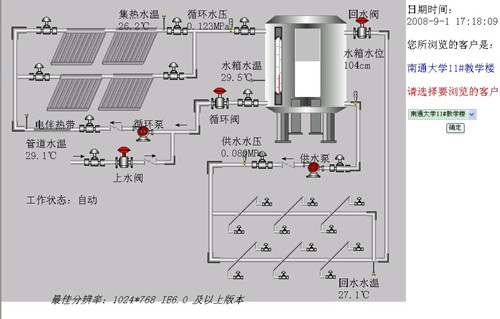

登录用户界面后，监测界面如图13所示。

图13用户界面

左侧画面是现场工作状况的形象显示。右侧，“时间日期”显示的是当前数据的监测时间；蓝色字体显示的是当前所浏览的客户名称。还可在这个页面状态选择其他的客户，只需选择相应的客户名称，然后点击确定即可。

3远程监控系统网络总体结构

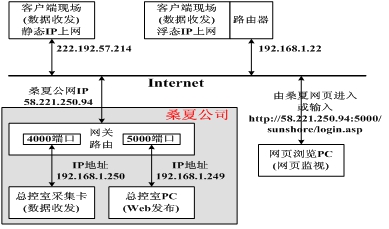

如图14所示，远程监控系统网络总体结构为Client-Server（客户端-服务器）结构，其中：总控室的“单片机以太网数据采集卡”中的以太网收发模块为服务器端，工作在TCP-Server模式；各现场集热装置控制柜中的“单片机以太网控制器”中的以太网收发模块为客户端，工作在TCP-Client模式。另外为实现网页监视浏览功能，总控室PC具有Web发布功能，各网页浏览PC无需另设IP，只要按图中访问方法即可实现网页监视。

图16远程控制系统网络总体结构

由图可见，各现场客户端与总控室采集卡通信，各网页浏览PC与总控室PC通信。由于总控室采集卡、总控室PC均在桑夏局域网内，网外的各现场客户端、各网页浏览PC不能直接访问，而只能访问桑夏公网IP的某个端口，因此要对总控室采集卡、总控室PC的IP做端口映射。目前总控室采集卡IP为4000端口、总控室PC的IP为5000端口。
总控室采集卡、各现场客户端的以太网通信模块必须要对其IP地址、子网掩码、网关、工作模式、工作端口、波特率、连接设置等进行配置，才能正确通信。
4结语
虽然目前我们在太阳能热利用技术上已经很成熟，太阳能热水器走入千家万户，但是在太阳能热力工程市场还是有一定的欠缺，太阳能的使用稳定性不高也一直是困扰用户与各厂家的一大难题，所以，怎样能够让广大用户用上既节能又好用的太阳能热水系统是太阳能热利用企业一直研究的方向。远程监控系统的研发运用，在一定程度上能够避免用户在使用过程中使用不当对系统造成的损坏，以及在用户报修时，表达不当所造成的维修成本浪费，维修效率低下等问题。特别在控制系统出现问题时，可以在桑夏总部直接进行远程查看与调试，可以及时预防问题的出现，以及出现问题时，可以及时地做出解决方案。
